短波电台

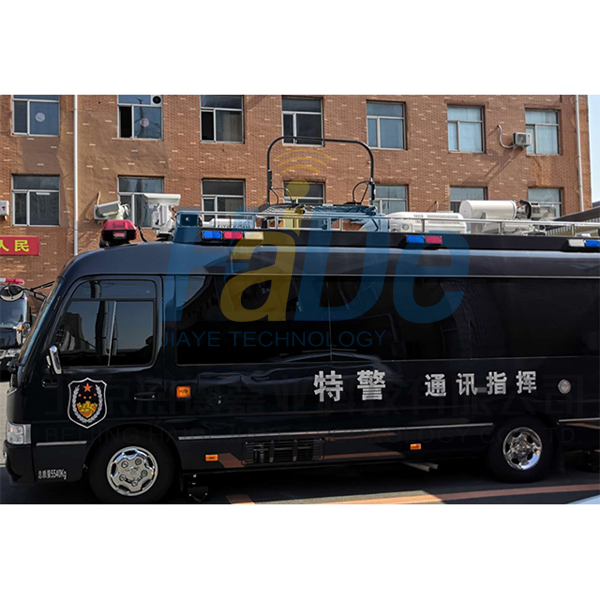

ML半环无盲区车载短波天线

短波车载鞭天线和其它天线，普遍存在近距离盲区，ML半环天线依靠半环结构和调谐装置，产生强力的高仰角至中仰角辐射，天波垂直落地或近距离落地，与地波完全衔接，不存在近距离盲区。

彩页下载

说明书下载

软件下载

ML半环无盲区车载短波天线

产品简介
性能参数
相关配件
相关资费

产品简介

通信中的半环天线，不存在近距离盲区
　　短波车载通信常用的鞭天线和其它天线，普遍存在近距离盲区，盲区内通信很差，甚至完全不通。我国北方地区盲区在15～100公里左右，南方水网地区约30～100公里。
　　常用短波车载天线之所以有盲区，是因为辐射集中在中低仰角，天波最近落地点在100公里之外，而地波在十几公里已经衰减殆尽。
　　半环天线依靠半环结构和特殊调谐装置，产生强力的高仰角至中仰角辐射，天波垂直落地或近距离落地，与地波完全衔接，盲区自然就不存在了。
　　实际通信效果：在100公里内，当鞭天线无信号时，半环天线信号2～3级；100～250公里半环天线信号3～5级；250～1000公里半环天线与鞭天线相同；1000公里以上鞭天线好。如果需要0～1500公里运动中不间断通信，可以同时配备半环天线和鞭天线。

接收质量超群
　　在各种距离和各种地理条件下，半环天线接收信号的质量都优于其它车载天线。这是因为半环天线在顶部调谐，对信号无衰减（其它天线都在底部调谐）。半环天线的表面积大也是接收信号好的重要原因。

隔绝了各种车体噪声
　　车体噪声包括：发电机、风扇等产生的电火花噪声；机械磨擦和静电产生的噪声；车载电源、通信电子设备产生的噪声。
　　多数短波车载天线都必须将天调的地线导通连接车体，因而车体噪声无法避免地馈入电台，造成通信背景噪声加大。而半环天线与车体绝缘，将车体噪声源彻底隔离，净化了信道背景，通信质量明显提高。

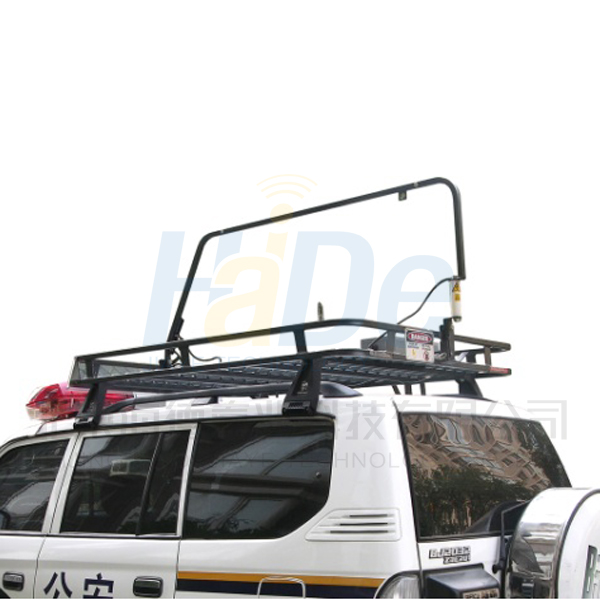

怎样在车顶固定半环天线
　　半环天线在有水檐的越野车上安装比较简单，选用不同高度的支脚即可固定天线。无水檐的越野车，出厂时通常预留了行李架安装槽（可能被盖板掩饰），利用安装槽也可以固定半环天线。
　　在既没有水檐也没有行李架安装槽的厢式车、卡车上安装半环天线，应单独设计安装方法。

性能参数

工作频段：3.6～13MHz

承载功率：ML-91 125W
　　　　　ML-90 50W

通频带：3.6MHz时40KHz
　　　　13MHz时280KHz

宽度：1250mm

高度：环立起高850mm
　　　环放平高240mm

长度：短型：1500mm
　　　标准型：1800mm

结构材料：高强度铝合金

重量：27公斤
