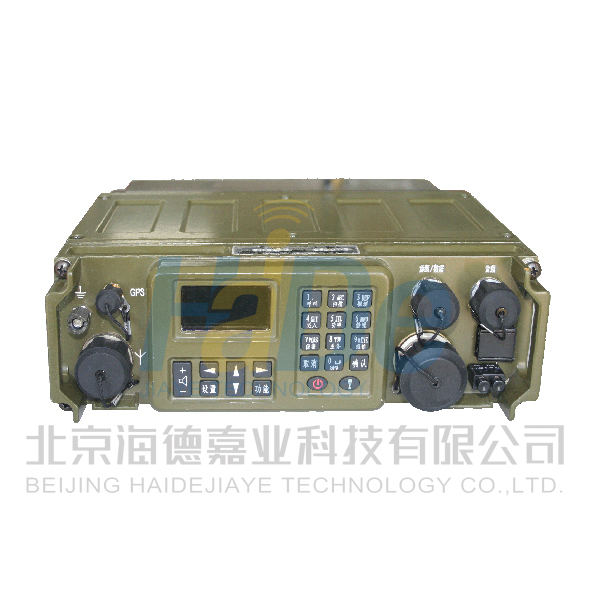

国产20W背负式短波电台

国产20W 短波电台(背负式)采用了自动控制通信、数字跳频、语音编码等先进技术，具有体积小、重量轻、携带方便操作简单的特点，能迅速自动沟通链路，进行模拟明话、数字密话和数据通信。

彩页下载

说明书下载

软件下载

国产20W背负式短波电台

产品简介
性能参数
相关配件
相关资费

产品简介

国产20W 短波电台(背负式)采用了自动控制通信、数字跳频、语音编码等先进技术；

国产20W 短波电台(背负式)是新型的短波通信装备，具有体积小、重量轻、携带方便操作简单的特点，

国产20W 短波电台(背负式)能在恶劣电磁环境和强干扰条件下，迅速自动沟通链路，进行可靠的模拟明话、数字密话和数据通信。

国产20W 短波电台(背负式)使用3米鞭天线时，可进行0～15公里的行进中移动通信；使用便携式双极天线时，可以进行0～500公里内的定点通信。

国产20W 短波电台(背负式)主机装入125W或者400W车载适配器使用，既可组成固定或者车载短波125W/400W电台。在0～2000公里范围内，可以实现固定站与固定站，固定台与移动台之间的通信。

国产20W 短波电台(背负式)组成125W短波电台时，配接三线宽带天线时，可作为基站台使用。NVIS天线在1000公里范围内，可机动或航行途中的通信保障，特别适合于山区机动通信，可为机动指挥通信提供数字话音和数据通信业务，能满足机动指挥通信对话音和数据通信业务的需求。

国产20W 短波电台(背负式)灵活的应用方式很好的解决了车载及下车后的短波通信问题，尤其配备无盲区天馈系统后的短波盲区通信及机动通信能力，可提供可靠的无盲区的短波移动数字话音和数据传输服务。

国产20W 短波电台(背负式)采用20W125W400W系列化设计，体积小重量轻，可背负、车载、舰载或固定使用，可作为应急救援部门的短波通信电台,在不同的距离上可以满足各种短波通信需求。

国产20W 短波电台(背负式)可以提供清晰的数字话音业务，也可以提供可靠的数据传输业务，能满足不同部门的业务需求，还可以为数据链提供可靠的无线信道。

性能参数

基本功能特性
工作种类：定频通信、自动控制通信
业务种类：模拟话、键控报、数字话、数据流、数据报
调制方式：USB、LSB、CW
预置频率点数：预置通信参数组：10组，具有人工通信参数设置方式,
能够通过遥控接口，对电台进行功能遥控
数字加密方式：内置和外置数字保密设备的接口
自检:具有主机内部模块级自检功能
具有参数注入功能
具有功能软件可编程
内置GPS（或北斗）全球定位系统，可方便快速查询所处位置，同时可存储自身移动轨迹，方便运动中路线的查询。

自适应功能
符合MIL-STD-188-141B标准
自适应参数组:10组

自动控制通信
呼叫类型：单呼、网呼、全呼
定频通信，建链频率与通信频率分离
参数组数：100组
网内最大单用户数：998个
扫描频率数：可编程
业务跟踪功能：被叫方业务类型能自动跟踪主叫方定频和跳频转换

抗干扰数字跳频指标
业务类型：数字话、数据流、数据报，被叫自动跟踪主叫
跳频通信：
跳频频率：具有中心频率自动生成功能
组网功能：具备异步组网、迟入网功能
跳频图案可软件更换。
抗干扰数据通信指标
数据流通信
传输模式：透明链路（无ARQ）、点对点无差错链路（ARQ）
透明链路传输时，手动设置速率：75～2400bps点对点无差错链路传输时，具有速率自适应功能，速率150～2400bps连续可变，接收方自动跟踪。

数字话音通信
工作种类：定频、跳频、自动通信
同步方式：跟随系统同步

电性能指标：
收发信机公共指标
频率范围：1.6MHz～29.9999MHz
频率间隔：100Hz
天线: 3m鞭天线、便携双极天线
供电: 适应范围10V～16.8V

发射机电性能
输出功率
大功率:峰包功率：20W±1dB（USB，LSB）；平均功率：≥15W（CW）
小功率：峰包功率：5W±1dB（USB，LSB）；平均功率：≥4W（CW）
互调失真：2M～28M：≤-28dB；
＞28M，＜2M：≤-25dB；
载波抑制：≤-50dB
边带抑制：≤-50dB
发功耗：≤5.42A或65W

接收机电性能
基准灵敏度：1μV， SINAD≥12dB（USB、LSB）
中频抑制比：≥80dB
镜频抑制比：≥80dB
带外互调：≥70dB
阻塞：≥95dBμV
倒易混频：≥70dBμV

工作温度：-40℃～55℃

体积：254mm×80mm×175mm

重量: ≤3.8Kg
