国产125W短波电台

125W短波电台配接三线宽带天线时，可作为基站台使用，在0～2000公里范围内通信。配NVIS天线时，在1000公里范围内，可机动或航行途中的通信保障，特别适合于山区机动通信。

彩页下载

说明书下载

软件下载

国产125W短波电台

产品简介
性能参数
相关配件
相关资费

产品简介

一、电台组成
125W国产短波电台是包含了125W功率放大器和电源的一体化电台，由电台主机、装车基座、分体连接电缆、操控面板安装支架、天线调谐器、天线、手咪等组成。
二、   基本用途
125W短波电台配接三线宽带天线时，可作为基站台使用，在0～2000公里范围内，可以实现固定站与固定站，固定台与移动台之间的通信。
125W短波电台配NVIS天线时，在1000公里范围内，可机动或航行途中的通信保障，特别适合于山区机动通信，可为机动指挥通信提供数字话音和数据通信业务，能满足机动指挥通信对话音和数据通信业务的需求。
该电台很好的解决了短波的盲区通信和机动通信问题，可车载或舰载使用，可为执行紧急任务等行动提供可靠的无盲区的短波移动数字话音和数据传输服务。
该电台采用一体化设计，体积小重量轻，可车载、舰载或固定使用，可作为各种抢险救灾部门的短波固定台或车载（舰载）移动台使用,在不同的距离上可以满足固定或移动通信指挥的需要。
该电台既可以提供清晰的数字话音业务，也可以提供可靠的数据传输业务，能满足不同部门的业务需求，还可以为数据链提供可靠的无线信道。
三、   工作模式及通信业务种类
工作模式：定频模式，ALE（自适应通信模式），自动控制通信模式
业务种类：
定频模式：模拟话音，数字话音，低速报。
ALE（自适应通信模式）：模拟话音
自动控制通信模式：模拟话音，数字话音，短信，低速报，固定速率数据传，自适应速率无差错数据传输。
自动控制通信模式链路建立后的GPS信息传输：内置GPS模块，适时采集电台的当前位置信息，建立链路的任何电台之间可以互相读取对方的GPS信息，并自动传输到与电台连接的数据终端（PDA或手提电脑）上，通过地理位置信息处理系统适时显示网内所有电台的位置。
四、   抗干扰特性
数字话音以满功率发送，信噪比在0dB以上即可以正常通信。
自动控制通信呼叫信道与业务信道（即建链信道）分离，可有效躲避跟踪干扰。
自动控制通信扫描状态下（即键链前），可以对业务信道进行探测，并对业务信道进行打分并按分值从高到低的顺序进行排序，建链时自动选择分值最高的信道建立链路。
智能频率选择技术：自动控制通信以定频方式建立链路后，当信号变差时，可以对所有业务信道进行探测，并自动跳转到信号最好的业务信道进行通信。
无差错数据传输技术:自动控制通信链路建立后，使用ARQ功能进行数据传输，电台可以自动根据信号质量调整传输速率，并对当前接收数据包进行校验，发现错误即自动请求对方将错误数据包进行重传，以信号很差的情况下也很保证数据传输的正确率为100%。
采用数字信号处理技术,信噪比在0dB以上即可保证正常的话音和数据通信。
五、   保密特性
数字话音采用独特的波形编码，共他电台接收到相信号也不能解码。
六、   组网特性
定频工作方式组网：电台可预置256个信道频率，在定频工作方式下，可以将256个信道频率分成若干个信道组，不同的通信网络使用不同的信道组。
ALE（自适应通信模式）：
点对点呼叫：实现一对一通信。
网呼：若干个电台组成一个网络，主呼方可以同时与网络内的所有电台建立链路，实现多方通信。
全呼：将所有不同网络内的电台全部呼叫并建立链路，实现通播通信。
自动控制通信模式组网：
不同数量的电台可以组成一个网络（一个网络内最少2部最多998部），给网内每部电台各设置1个身份号，可根据身份号进行点对点呼叫、网呼、组呼和全呼。
点对点呼叫：实现一对一通信。
网呼：若干个电台组成一个网络，主呼方可以同时与网络内的所有电台建立链路，实现多方通信。
组呼：将同一网络的多部电台临时组成一个网络，主呼方可以同时与临时网络内的所有电台建立链路，实现多方通信。
全呼：将所有不同网络内的电台全部呼叫并建立链路，实现通播通信。
七、   其他特性：
采用中频信号数字化处理技术，所有业务均通过软件方式实现，可以很方便地通过更换软件的方式对业务进行升级换代。
自动控制通信方式采用被叫方自动跟踪主呼方业务的技术，使主呼方和被叫方建链后即自动处于相同的业务状态。
电台的数字话音完全滤除所有噪声，使话音像程控有线电话一样清淅舒适。
电台内置GPS定位装置，可以连接电脑在电子地图上适时显示各电台的具体位置。
电台具有智能数字静噪和降噪功能，能有效消除模拟话音的背景噪声，最大限度地提高模拟话音的清淅度。
内置MODEM,数字话音通信和数据传输通信无需外接MODEM，提高电台数据功能的可靠性，降低了增加电台数据传输功能的成本。
全功能遥控，可配接遥控器，通过K口连接音频双绞线可达2～3公里遥控距离。

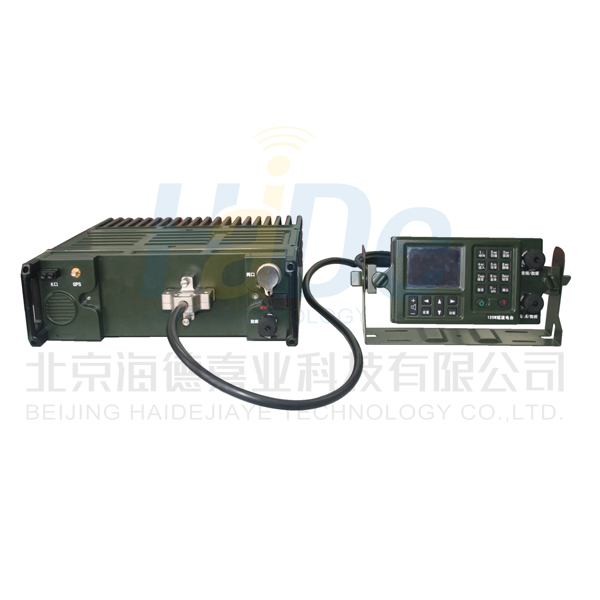

操控面板与机体分离设计，可以将操控面板安装在适合于操控的位置，而机体则可以隐蔽安装，两者之间通过电缆连接，实现方便地美观化装车效果。

性能参数

频率范围：1.6000MHz～29.9999MHz

工作种类：定频、自适应、自动控制通信

业务类型：模拟话、数字话、短信、数据文件

调制方式：USB、LSB、CW

工作方式：同频单工和异频单工

发射功率：大功率:125W±1dB，平均功率：≥85W
小功率:50W±1dB，平均功率：≥40W

接收灵敏度：≤1μV(SNIAD 12dB)

电      源：直流24V，适应范围19.2V～32.4V

体      积：295mm(宽)×95mm(高)×350mm(深)

工作温度：-25℃～+55℃

重      量：≤10 kg
