三线式短波基站天线

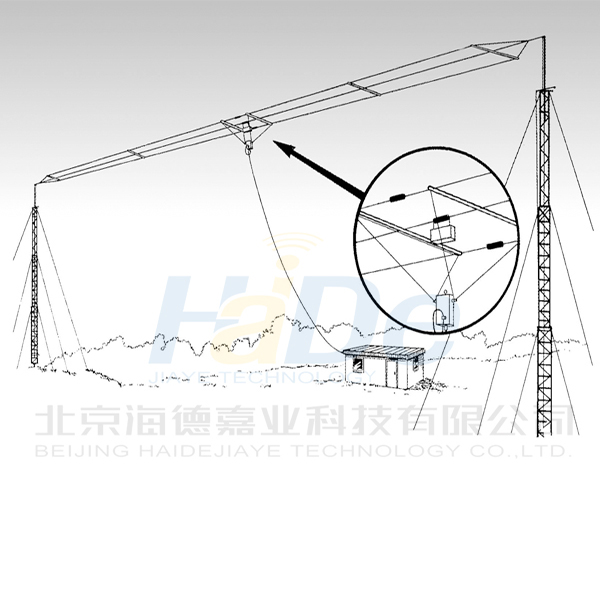

三线式基站天线是性能优良的全频段短波基站天线,采用三线偶极结构,损耗小,辐射效率高,在0-2500公里距离内能保持很好的通信效果。
彩页下载
说明书下载
软件下载
三线式短波基站天线
产品简介
性能参数
相关配件
相关资费
产品简介
1、三线式基站天线性能:
◆ 性能优良的全频段短波基站天线;
◆ 在0—2500公里距离内能保持很好的通信效果;
◆ 采用三线偶极结构,损耗小,辐射效率高,全频带内保持低驻波比,各频点性能均匀;
◆ 重量轻,架设状态平衡,抗风能力强,不需要配接天调;
◆ 在10 MHz以下低频段工作时,提供高仰角,有利于克服30—100公里内的通信盲区;
◆ 在宽边、窄边方向都有很强的辐射,因而对360°全方向都能沟通联络;
2、三线式基站天线可以选择两种架设方式:

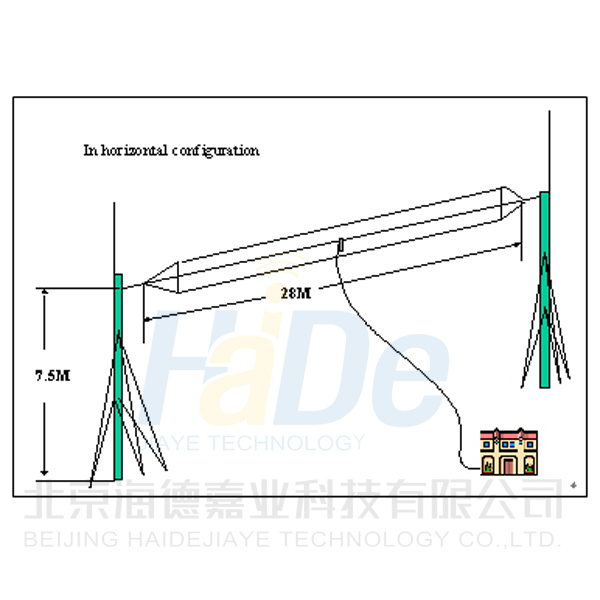

◆ 平拉方式架设:用于定向通信;
这种架设方式在天线的宽边方向的辐射强于窄边方向(例如:东西向架设时,南北向为宽边),因此适合点对点,点对扇面定向通信。配用125W电台最大通信距离可达2000-3000公里。
两侧支架高度以1/4波长为佳(例如:F=10MHz,支架最佳高度约7.5米),通常以常用频率的均值设计支架高度。若受场地限制,也可以利用建筑物作为支架。

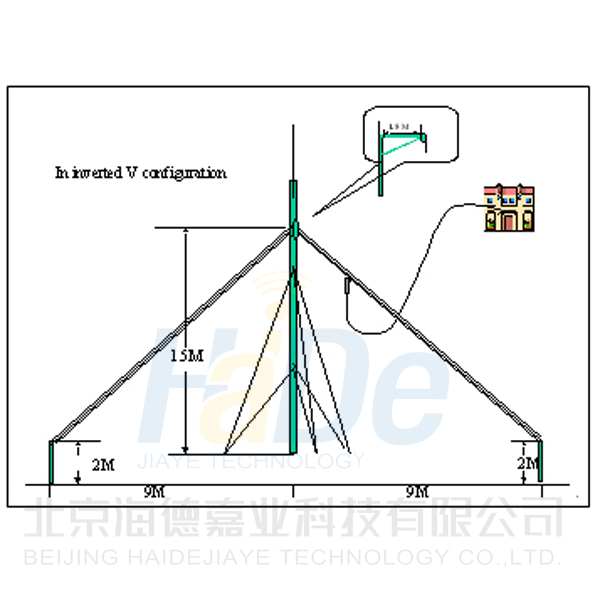

◆ 倒“V”方式架设:用于全方向通信;
这种架设方式是将天线中央部位悬挂在支撑杆顶端,两边斜向拉直,振子对地夹角约55°。产生全方位辐射,而且兼顾水平极化波和垂直极化波,对外围各方向的水平天线、鞭状天线、环状天线的通信效果都很好。适合作中心站天线,配用125W电台通信半径可达1500公里。
天线长度为30米时,中央架高15米,两侧架高2米,间距18米。
性能参数
三线式基站天线技术指标:
◆ 频率范围:2∽30MHz;
◆ 驻波比(VSWR): 2.5:1;
◆ 阻抗:50Ω;
◆ 输入功率:125W等幅报,250W峰值;
◆ 抗风能力:210km/h;
◆ 长度:28m;
◆ 增益:3dBi;
◆ 重量:6公斤;
◆ 包装尺寸:1.4米×0.15米×0.1米;
