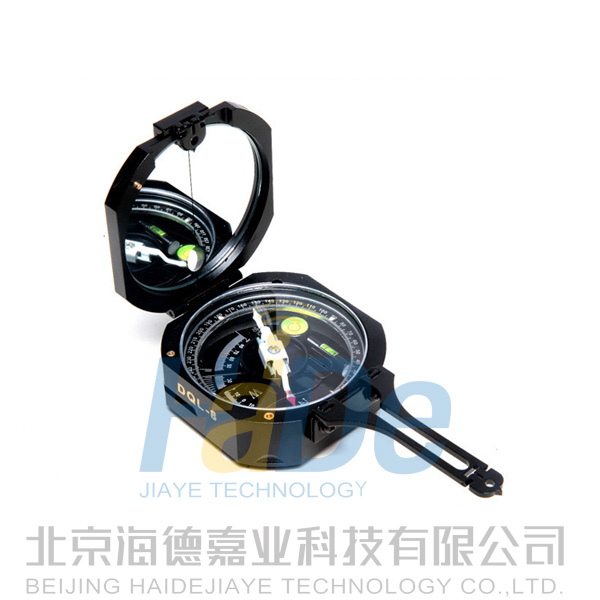

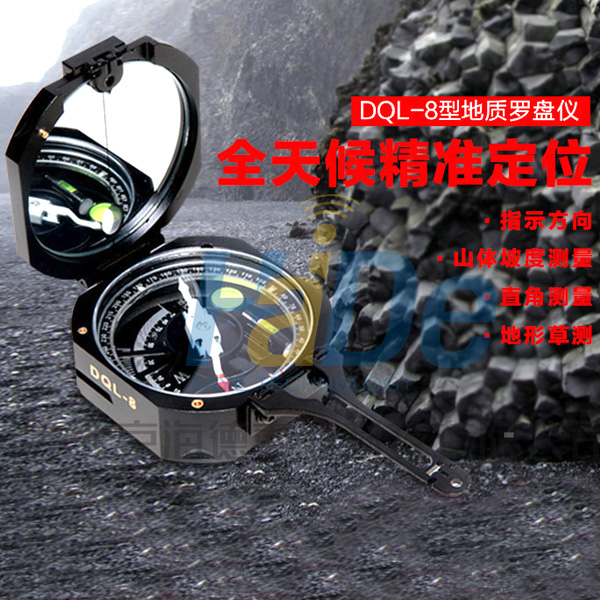

地质罗盘仪DQL-8
DQL-8 型地质罗盘仪主要用途可供: 1、 测产状:包括走向、倾向、倾角; 2、 地形草测:包括定方位 ( 即交会定点 ) ,测坡角,定水平; 3、 测垂直角
彩页下载
说明书下载
软件下载
地质罗盘仪DQL-8
产品简介
性能参数
相关配件
相关资费
产品简介
一、用途
DQL-8
型地质罗盘仪主要用途可供:
1、
测产状:包括走向、倾向、倾角;
2、
地形草测:包括定方位
(
即交会定点
)
,测坡角,定水平;
3、
测垂直角
二、主要性能
1、
磁针阻尼时间
(
磁针偏转
90°
至停留在原位置上的时间
)
小于
15
秒。
2、
读数误差:
a、
磁针转动前后所指示之度数误差不大于
0.5°
;
b、
磁针在
0-180°
、
90-270°
处由于偏心所引起误差不大于
0.5°
;
c、
测角器的读数误差不大于
0.5°
。
3、
水准器灵敏度:
a、
长水准器
20′±5′/2mm
b、
圆水准器
30′±5′/2mm
4、
仪器外观尺寸
(
长
×
宽
×
高
)
为
80×70×35(mm)
。
5、
仪器重量为
0.24kg
三、原理、结构
1
、原理:本仪器是利用一个磁性物体
(
即磁针
)
具有指明磁子午线的一定方向的特性,配合该度环的读数,可以确定目标相对于磁子午线的方向。根据两个选定的测点
(
或已知的测点
)
,可以测出另一个未知目标的位置。
2

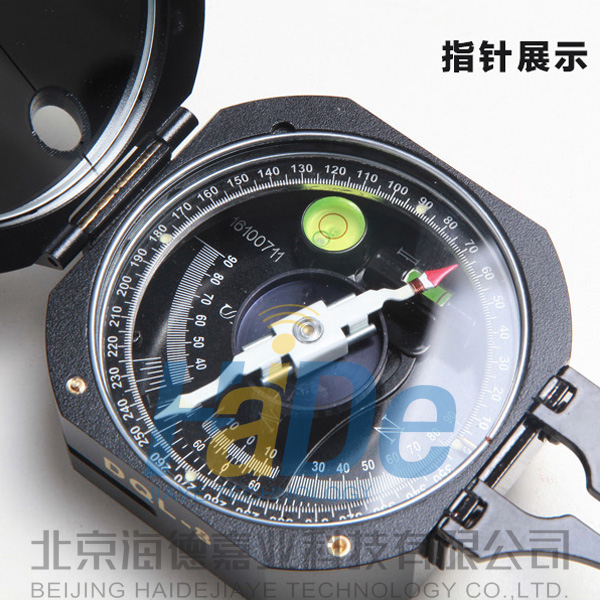

、结构:仪器由上盖与外壳通过联接合页构成仪器主体。上盖内装有反光镜,可使目标映入镜中。外壳的外部装有长照准器,配合小照准器可瞄准目标。外壳内装有刻度盘和磁针,可以直接读出目标的方位置,圆水准器可以指示仪器的水平位置。长水准器和指示盘供测量坡角用,可以在方向盘的倾角刻度上直接读数。开关为磁针制动机构,在外壳的侧面备有磁偏角调整轴。
该仪器具有结构紧凑、体积小、携带方便、精度可靠、性能稳定等特点。
四、使用方法
(
一
)、
测产状
(
包括走向、倾向、倾角
)
1、
测走向:
走向即岩脉在水平上投影的方向。
将仪器上盖打开到极限位置,用开关放松磁针,调好本地区的磁偏角,将仪器两个长边靠在岩层的特征面
(
具有代表性的面
)
,保持圆水泡居中,则读磁针北极所指示的度数,即为岩层的走向。
2、
测倾向:
垂直于走向所批示的面的方向
用联接合页下边的底盘的短边或上盖的背面靠稳岩层的特征面,保持圆水泡居中,则读磁针北极所指示的倾向。
3、
测倾角:
垂直于走向水平面夹角的角度。
先用开关将磁针锁住,上盖打开到极限位置,仪器的侧边垂直于走向而贴紧岩层的特征面,调长水泡居中,读指示器所指的方向盘的度数,即为岩层的倾角。
在实际测量中,走向和倾向两因素,只需测其中一个就可以,因为走向和倾向是互为
90°
的关系。
(
二
)、
地形草测
(
包括定方位、测坡角、定水平线
)
1、
定方位:
目标所处的方向和位置,定方位也叫交会定点。
①
当目标在视线
(
水平线
)
上方时的测量方法。
右手握紧仪器,上盖背面向着观察者,手臂贴紧身体,以减少抖动,打开磁针,左手调整长照准和反光镜,转动身体,使目标、长照准尖的象同时映入反光镜,并为镜线所平分,保持圆水泡居中,则读磁针北极所指示的度数,即为该目标所处的方向。
按照同样的方法,在另一侧点对该目标进行测量,这样两个测点对同一目标进行的测量得出两线沿着测出的度数,相交于目标,就得出目标的位置。
②
当目标在视线
(
水平线
)
下方时的测量方法
右手紧握仪器、反光镜的观察者的对面,手臂同样贴紧身体,产减少抖动,打开磁针。左手调正长照准器和上盖转动身体、使目标照准尖同时映入反光镜的椭圆孔中,并为镜线所平分,保持圆水泡中,则读磁针北极所指示的度数,即为该目标所处的方向。
按照同样的方法,在另一测点对该目标进行测量。这样从两个测点对该目标进行测量,得出两线沿着测出的度数,相交于目标,就得出目标的位置。
2、
测坡角:
目标到观察者与水平面的夹角。
先将磁针锁住,右手握住仪器外壳和底盘,长照准器在观察者的一方,将仪器平面垂直于水平面,长水泡居下方。左手调正上盖和长照准器,使目标、照尖的孔同时为反光镜椭圆孔刻线所平分。然后右手中指调正手把、从反光镜中观察长水包居中,此时指示盘在方向盘上所指示的度数,即为该目标的坡角。
如果测某一坡面的坡角,则只需把上盖打开到极限位置,将仪器测边直接放在该坡面上,调整长不泡居中,读出该坡面的坡角。
(
与测产状中的倾角相同。
)
3、
定水平线:
先将磁针锁住,指导长照准器扳至与盒面成一平面,上盖扳至
90°
而照准尖竖直,平行上盖,将指示器对准
“O”
,则通过照准尖上的视孔和反光镜椭圆孔的视线,即为水平线。
(
三
)、
测物体的垂直角
先将磁针锁住,把上盖扳到极限位置,用仪器测面贴紧物体
(
如钻杠
)
具有代表性的平面,然后调长水泡居中,此时指示器的读数,即为该物体的垂直角。
五、注意事项
1、
磁针和轴尖、玛瑙轴承是仪器主要的零件,应小心保护,保持干净,以免影响磁针的灵敏度,不工作时,应把磁针锁牢,以减少磨损。
2、
的有合页不要轻易拆卸,以免松动而影响精度。
3、
仪器尽量避免高温暴晒,以免水泡漏气失灵。
4、
合面转动部分应经常点些钟表油以免干磨而折断。
5、
长时期不使用时,应放在通风、干燥地方,以免发霉。
性能参数
1、
磁针阻尼时间
(
磁针偏转
90°
至停留在原位置上的时间
)
小于
15
秒
2、
读数误差:
a、
磁针转动前后所指示之度数误差不大于
0.5°
b、
磁针在
0-180°
、
90-270°
处由于偏心所引起误差不大于
0.5°
c、
测角器的读数误差不大于
0.5°
。
3、
水准器灵敏度:
a、
长水准器
20′±5′/2mm
b、
圆水准器
30′±5′/2mm
4、
仪器外观尺寸
(
长
×
宽
×
高
)
为
80×70×35(mm)
5、
仪器重量为
0.24kg
相关配件
相关资费
