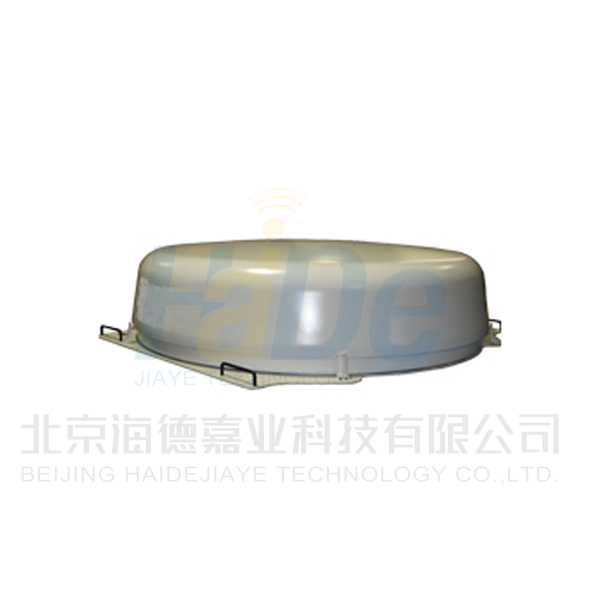

动中通车载天线

产品简介
性能参数
相关配件
相关资费

产品简介

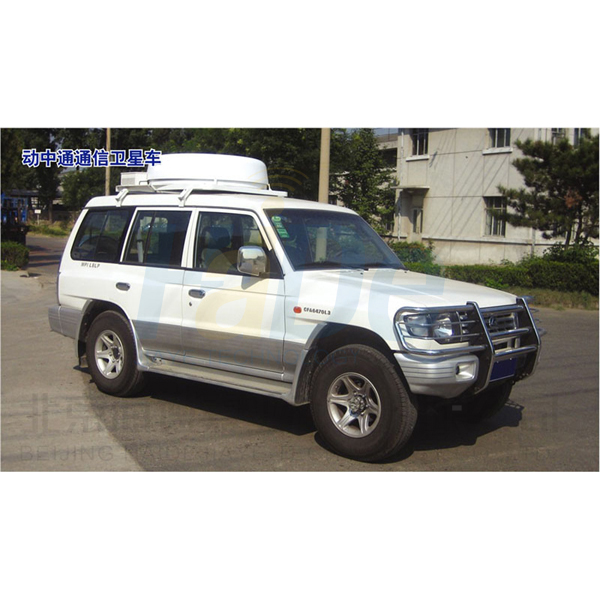

“动中通”应急卫星通信系统具有行进中通信的优势，车速可达180公里/小时，自动对星、快速跟踪、体积小、重量轻、造型美观、安装简单。车辆改造完成后，不影响原车性能。

“动中通”最突出的特点（也是最突出的难点）是伺服系统必须在车辆产生快速颠簸的情况下保证天线主波束对准通信卫星，这就要求伺服系统对车体姿态变化有高的隔离度，即必须隔离掉车体姿态的剧烈变化对天线指向的影响。该天线相比传统的抛物面“动中通”天线虽然在电器性能方面较差，但在物理特性上具有小轮廓、体积小和重量轻等特点，有着良好的移动载体适应性，天线可加载于任何移动车上，对车辆的外观设计改变较小。

主要应用

首长通信保障系统：用于专机、专列、专车等。

移动载体多媒体卫星通讯系统：用于在移动的火车、汽车、轮船、飞机上实现实时高频宽带多媒体通信联系及接收新闻等电视节目，很好地解决了各种条件下的通信保障难题。

电视移动转播系统：通过任何一颗地球同步卫星直接将摄制的新闻实时的通过动中通车发射上卫星，传到世界各地，充分体现了新闻的及时性和灵活性。

动中不间断网络中心：该系统不需要任何电缆或光缆就可实现车、船等载体在移动中通过卫星实现不间断宽带通信，实现有线和无线接入，还可用于突发事件移动指挥中心、通信中心、调度中心、实时数据采集、处理、传输中心等。

车用移动卫星通信系统：实时将车内外监控的所有图像、语音信息迅速传送给指挥监控中心，使车实时不间断地保持与监控中心图像、语音、数据、传真等双向联系。

移动卫星通信系统：用于边远山区等场所实时不间断地实现多媒体通信，使指挥中心迅速做出正确有效的决策。

卫星通信指挥系统：可以将灾害现场情况实时的通过卫星传到指挥中心，对灾害现场进行有效地监控，立即做出正确的判断和指挥。

性能参数

接收数据速率* 45 Mbps
发送数据速率* 2 Mbps
等效天线口径 45cm
天线方向性因数混合椭圆
装配几何学 EL over AZ
极化线极化
方位行程 360º连续
俯仰行程 20-70º
极化行程 +/-95
极化角调节自动
加速度 1200º/秒2
速度 600º/秒
满足FCC Part 25.222 Yes
移动平台地面速度 95 mph (实测)
精度 0.5º
跟踪峰值精度 0.2º
信号捕获自动
捕获时间(半热态启动) 2 min
再捕获时间 <1 sec up to 3 min
扫描方式圆锥扫描
发送频率GHz 13.75-14.5
接收频率GHz 10.75-12.75
发送增益（频带中心）dB 35.5
接收增益（频带中心）dB 32.5
输出EIRP dBW 45
G/T @ 30 deg dB/ ºk 12.5
IF接口 MHz 950-2150
旁瓣特性 29-25 log
旁瓣电平dB -20
交叉极化隔离度dB 28***
FCC许可证 STA
重量磅 164.5
天线罩直径英寸 45 x 11.5
电源 120 VAC
功耗（峰值） 4.2 amps（500W）
工作温度 ℃ -30 to +50
风(mph) 100
湿度(%) 100
工作高度(ft) 15000
下雨("/hr) 40 mph
冲击和震动 MIL-STD-810F(Pending)
天线控制单元(IDU) 1 RU
前面板人机对话接口面板显示
Modem接口 RS-422
Lap Top Needed No
